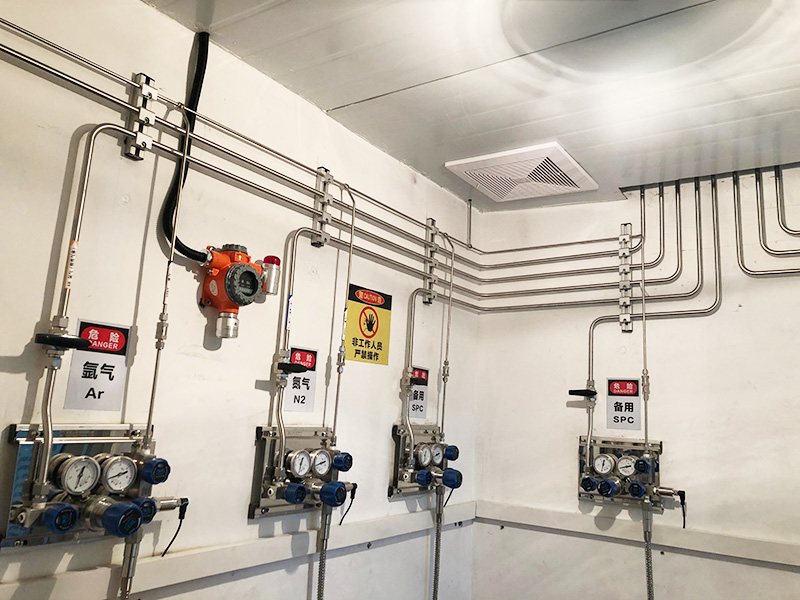

气体气路系统是指用于输送、控制和调节气体流动的设备和管路的集合。它在工业生产、实验室研究、医疗设备等多个领域中有着广泛的应用。大连实验室家具气体气路系统的设计和运行直接影响到气体输送的效率、安全性和稳定性。

一、气体气路系统的基本组成

气源：气源是气体气路系统的起点，可以是压缩空气瓶、气体发生器或其他气体供应设备。气源的选择应根据具体应用需求，考虑气体的种类、纯度、压力和流量等因素。

气体管路：气体管路是连接气源和终端设备的通道，通常由不锈钢、铜、塑料等材料制成。管路的设计应考虑气体的化学性质、压力和温度等因素，以确保管路的安全性和耐久性。

气体控制阀：气体控制阀用于调节气体的流量和压力，常见的类型包括手动阀、电磁阀、比例阀等。控制阀的选择应根据气体流量、压力范围和操作方式等因素。

气体过滤器：气体过滤器用于去除气体中的杂质和颗粒物，以保护下游设备和提高气体纯度。过滤器的选择应根据气体种类、杂质类型和过滤精度等因素。

气体压力表：气体压力表用于监测气体管路中的压力，以确保系统运行在安全范围内。压力表的选择应根据气体压力范围和精度要求。

气体流量计：气体流量计用于测量气体流量，常见的类型包括转子流量计、涡街流量计、热式流量计等。流量计的选择应根据气体种类、流量范围和精度要求。

气体终端设备：气体终端设备是气体气路系统的终用户，如燃烧器、反应器、分析仪器等。终端设备的选择应根据具体应用需求，考虑气体的种类、流量、压力和温度等因素。

二、气体气路系统的工作原理

气体气路系统的工作原理可以简单概括为：气源提供气体，通过气体管路输送至终端设备，过程中通过控制阀、过滤器、压力表和流量计等设备对气体进行调节和监测，以确保气体输送的稳定性和安全性。

具体来说，气体从气源出发，经过气体管路输送至控制阀，控制阀根据需求调节气体流量和压力。随后，气体通过过滤器去除杂质，再通过压力表和流量计进行监测，终到达终端设备。在整个过程中，各个设备协同工作，确保气体输送的精确性和可靠性。

三、气体气路系统的设计要点

气体种类和纯度：不同气体具有不同的化学性质和物理性质，设计时应根据具体气体种类选择合适的材料和设备。同时，气体的纯度要求也会影响过滤器和管路的选择。

压力和流量：气体气路系统的设计应确保气体输送的压力和流量满足终端设备的需求。压力和流量的控制应通过合理的控制阀和流量计实现。

管路布局：管路布局应尽量简洁，减少弯头和接头，以降低气体流动的阻力和泄漏风险。同时，管路应避免与热源、腐蚀性物质等接触，以确保管路的安全性和耐久性。

安全措施：气体气路系统应配备必要的安全措施，如压力释放阀、气体泄漏检测器等，以应对突发情况，确保系统运行的安全性。

维护和保养：气体气路系统应定期进行维护和保养，包括检查管路、更换过滤器、校准压力表和流量计等，以确保系统的长期稳定运行。

四、气体气路系统的常见问题及解决方法

气体泄漏：气体泄漏是气体气路系统常见的问题之一，可能导致气体浪费、环境污染甚至安全事故。解决方法包括定期检查管路和接头，使用高质量的密封材料，安装气体泄漏检测器等。

气体压力不稳定：气体压力不稳定可能影响终端设备的正常运行。解决方法包括安装稳压阀，定期校准压力表，检查控制阀的工作状态等。

气体流量不准确：气体流量不准确可能导致终端设备的工作效率下降。解决方法包括定期校准流量计，检查控制阀和过滤器的状态，确保管路畅通等。

气体污染：气体污染可能影响终端设备的工作效果，甚至导致设备损坏。解决方法包括安装高效过滤器，定期更换过滤材料，确保气源的纯度等。
