气体气路是指气体在管道或设备中的流动路径及其相关控制系统。它在工业生产、实验室研究、医疗设备、环境保护等领域中有着广泛的应用。大连实验室家具气体气路的设计、安装和运行直接影响着系统的效率、安全性和稳定性。

一、气体气路的基本组成

气源

气源是气体气路的起点，通常包括气体钢瓶、气体发生器或气体供应系统。气源的选择取决于气体的种类、纯度和流量需求。例如，实验室中常用的高纯度气体通常通过钢瓶供应，而工业中则可能使用气体发生器或中央供气系统。

管道与连接件

管道是气体流动的主要通道，其材质、直径和长度直接影响气体的流动特性。常用的管道材料包括不锈钢、铜、塑料等，选择时需考虑气体的化学性质、压力和温度。连接件如接头、阀门、三通等用于连接管道，确保气路的连续性和密封性。

控制元件

控制元件用于调节气体的流量、压力和方向，主要包括减压阀、流量计、压力表、电磁阀等。这些元件是气路控制的核心，确保气体按照预定的参数流动。

过滤与净化装置

在气体流动过程中，可能混入杂质或水分，影响气体的纯度和使用效果。因此，气路中通常安装过滤器、干燥器等净化装置，以去除颗粒物、水分或其他污染物。

终端设备

终端设备是气体气路的终使用者，如燃烧器、反应器、分析仪器等。终端设备对气体的流量、压力和纯度有特定要求，气路设计需满足这些需求。

二、气体气路的设计原则

安全性

气体气路设计必须优先考虑安全性，特别是对于易燃、易爆或有毒气体。气路中应安装安全阀、压力释放装置等，防止超压或泄漏。此外，管道和连接件的材质应耐腐蚀、耐高压，避免因材料失效导致事故。

高效性

气路设计应尽量减少气体流动的阻力，确保气体以至小的能量损失到达终端设备。管道直径、长度和布局需优化，避免不必要的弯头或变径。同时，控制元件的选择应与气体流量和压力匹配，避免过度调节或能量浪费。

稳定性

气体气路应保证气体流动的稳定性和一致性，特别是在需要精确控制气体流量或压力的场合。气路中应安装缓冲装置或稳压器，以消除气源波动对终端设备的影响。

可维护性

气路设计应便于安装、调试和维护。管道和元件的布局应合理，留有足够的操作空间。同时，气路中应设置必要的检测点和阀门，方便故障排查和部件更换。

三、气体气路的常见问题及解决方案

气体泄漏

气体泄漏是气路中常见的问题，可能导致气体浪费、环境污染甚至安全事故。泄漏通常由管道或连接件密封不良、材料老化或安装不当引起。解决方案包括定期检查气路密封性、使用高质量的密封材料和连接件，以及严格按照规范进行安装。

气体污染

气体在流动过程中可能被杂质、水分或油污污染，影响终端设备的使用效果。解决方案包括在气路中安装过滤器和干燥器，定期更换滤芯，并确保气源和管道的清洁。

压力波动

气源压力波动或气路设计不合理可能导致终端设备的气体压力不稳定，影响其性能。解决方案包括安装稳压器或缓冲装置，优化气路布局，以及选择与气源匹配的减压阀。

流量控制不精确

流量计或控制阀的精度不足可能导致气体流量控制不精确，影响实验结果或生产效率。解决方案包括选择高精度的流量计和调节阀，定期校准控制元件，以及优化气路设计以减少干扰因素。

四、气体气路的应用实例

实验室气路系统

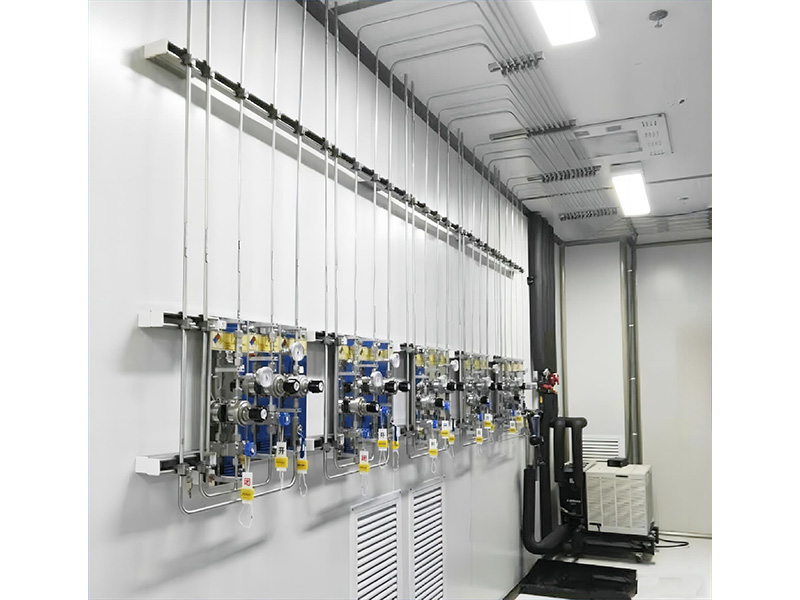

在实验室中，气体气路系统用于为分析仪器（如气相色谱仪、质谱仪）提供高纯度气体。气路设计需确保气体的纯度和稳定性，通常采用不锈钢管道和高精度控制元件。

工业气体供应系统

在工业生产中，气体气路系统用于为焊接、切割、热处理等工艺提供气体。气路设计需考虑高流量、高压力的需求，同时确保安全性和经济性。

医疗气体系统

在医疗领域，气体气路系统用于为呼吸机、麻醉机等设备提供氧气、氮气等医疗气体。气路设计需满足高纯度和高安全性的要求，通常采用冗余设计和自动报警系统。
